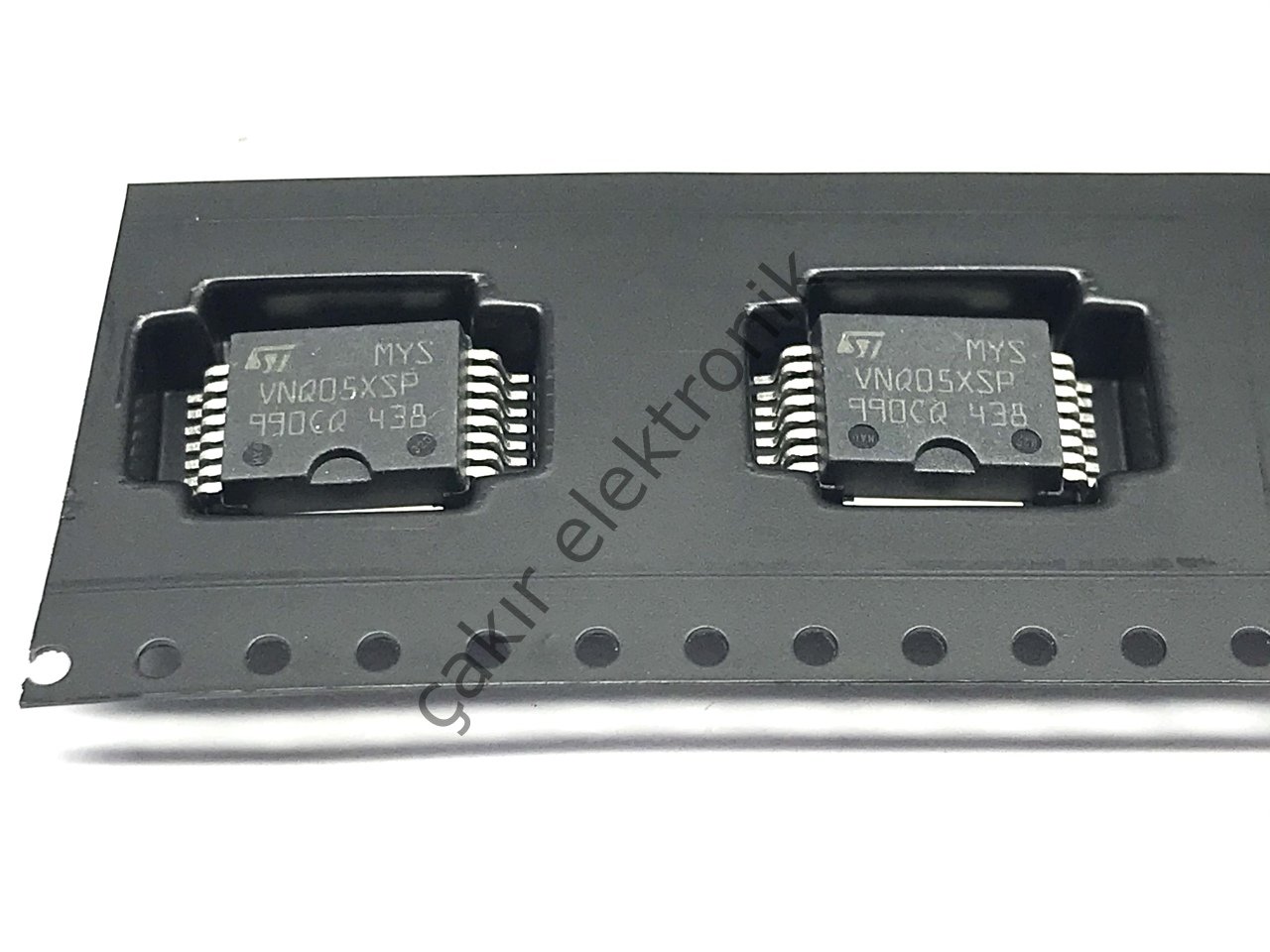

VNQ05XSP16 - VNQ05XSP - VNQ05 - VNQ05XSP16TR-E QUAD CHANNEL HIGH SIDE SOLID STATE RELAY

VNQ05XSP16 QUAD CHANNEL HIGH SIDE SOLID STATE RELAY (Dört Kanallı Akıllı Güç Anahtarı), özellikle otomotiv ve endüstriyel elektronik kart tasarımları için geliştirilmiş, STMicroelectronics üretimi çok kanallı bir katı hal rölesi (solid state relay / intelligent power switch) entegresidir. Mikrodenetleyicilerle doğrudan sürülebilen yapısı sayesinde mekanik rölelerin yerini alarak sessiz, hızlı ve kıvılcımsız bir güç anahtarlaması gerçekleştirir.

Teknik Özellikler:

• Fonksiyon: Dört Kanallı Yüksek Taraf Güç Anahtarı (Quad Channel High-Side Switch)

• Model Kodu: VNQ05XSP16 / VNQ05XSP / VNQ05XSP16TR-E

• Kasa Tipi: SO-16 / SOP-16 (Yüzey Montaj - SMD)

• Kanal Sayısı: 4 Bağımsız Kanal

• Çalışma Gerilim Aralığı (Vcc): 5.5V - 36V DC

• Kanal Başına Maksimum Akım: Nominal 5A (Tepe akım sınırlaması kanallara göre dinamik yönetilir)

• Açık Devre Direnci (Rds-on): Kanal başına 50 mΩ tipik düşük iç direnç (minimum ısı kaybı)

• Dahili Emniyet Özellikleri: Akım sınırlama, aşırı sıcaklık kapatması (thermal shutdown), açık yük (open load) algılama, kısa devre koruması ve aşırı voltaj kırpma (Vcc clamp)
