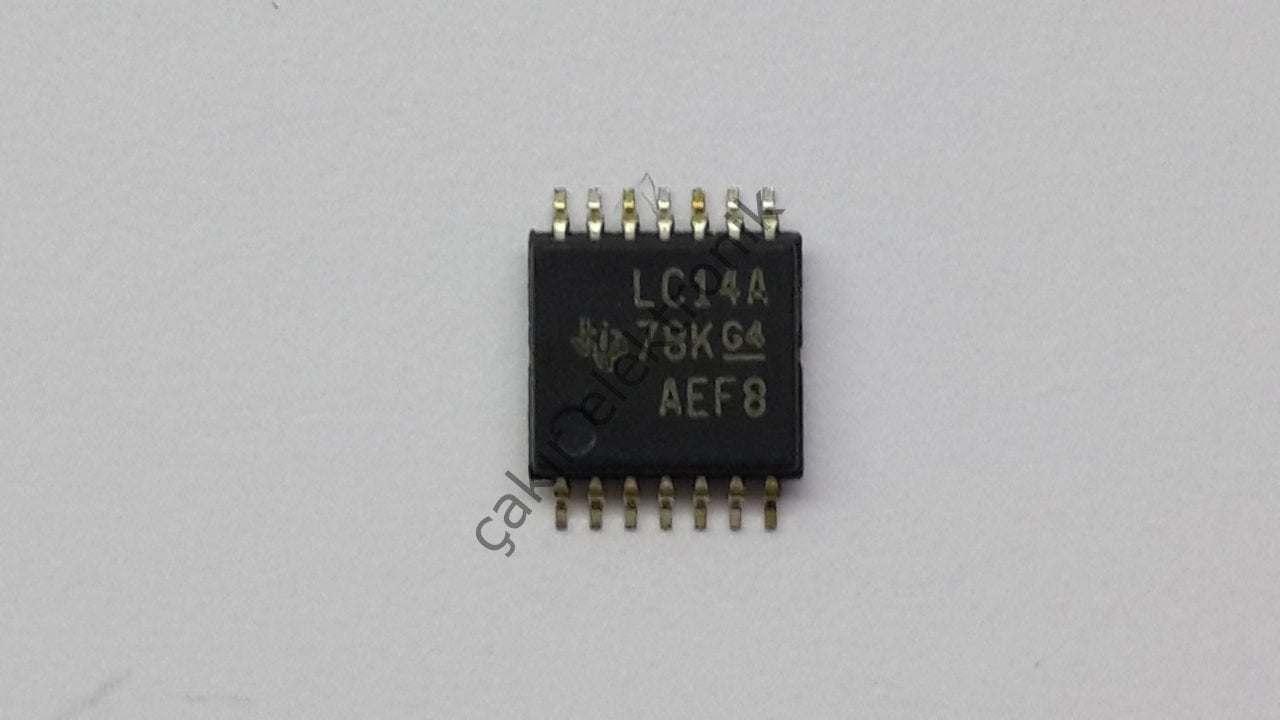

SN74LVC14APWR - LC14A - 74LVC14 TSSOP 14 - Hex Schmitt-trigger inverters
http://www.ti.com/lit/ds/symlink/sn74lvc14a.pdf

SN74LVC14APWR (74LVC14 / LC14A), içerisinde 6 adet birbirinden bağımsız evirici (inverter) barındıran, TSSOP-14 paket yapısında, yüksek hızlı ve düşük güç tüketimli bir Hex Schmitt-Trigger evirici (inverter) entegresidir.

SN74LVC14APWR üzerindeki Schmitt-Trigger mimarisi sayesinde, yavaş yükselen veya gürültülü (parazitli) giriş sinyallerini temizleyerek keskin ve hatasız dijital çıkış sinyallerine dönüştürür.

SN74LVC14APWR Temel Özellikleri ve SN74LVC14APWR Teknik Verileri

• Mantık Yapısı: Hex Inverter (Girişteki lojik sinyalin tersini çıkışa verir: 1 ise 0, 0 ise 1 yapar).

• Giriş Tipi: Schmitt-Trigger (Dahili histerezis voltajı sayesinde parazitleri ve sinyal dalgalanmalarını yok eder).

• Geniş Çalışma Voltajı: 1.65 V ile 3.6 V arasında çalışır. (5V lojik sistemlerin çıkışlarını kabul edebilir, bu sayede voltaj seviye dönüştürücü olarak da kullanılabilir).

• Yüksek Çıkış Akımı: 3.3V beslemede ±24 mA akım sürme kapasitesine sahiptir.

• Düşük Güç Tüketimi: Statik akım tüketimi maksimum 10 µA gibi son derece düşük bir seviyededir.

• Sinyal Gecikmesi (Propagation Delay): 3.3V altında tipik olarak sadece 4.4 ns civarındadır (Yüksek hızlı dijital devreler için idealdir).

• Paket Tipi: TSSOP-14 (Çok küçük yüzey montaj / SMD kılıf). Kodun sonundaki "PWR", ürünün makara (Tape & Reel) formatında paketlendiğini belirtir.
