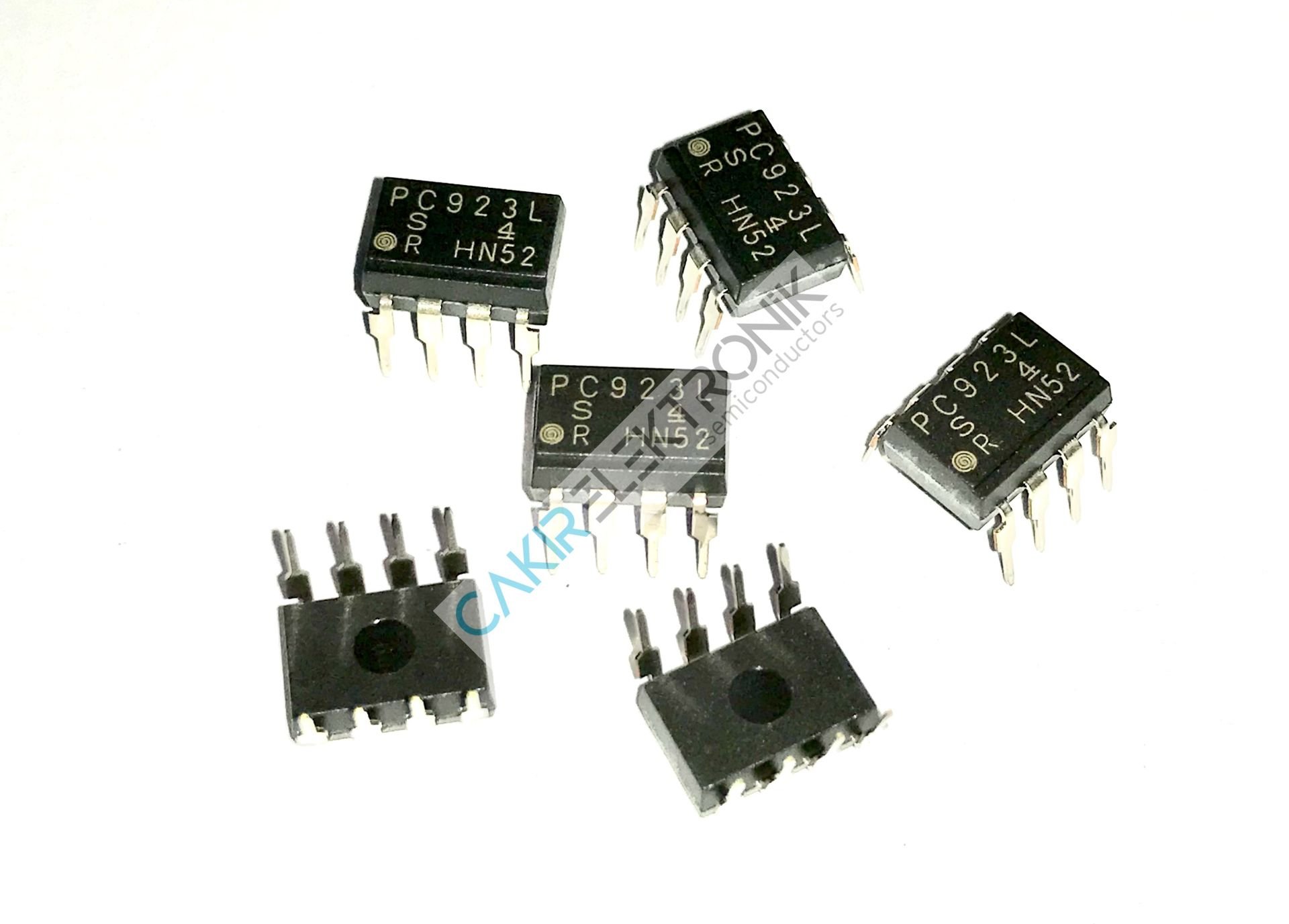

SHARP PC923L (veya PC923), güç MOSFET'leri ve IGBT'leri yüksek frekanslarda tetiklemek için özel olarak geliştirilmiş, DIP-8 paket yapısında, yüksek hızlı bir OPIC (Optik Entegre Devre) kapı sürücü optokuplörüdür.

PC923L, giriş katındaki AlGaAs kızılötesi LED ile çıkış katındaki yüksek hızlı fotodedektör ve lojik sürücü devresi arasında tam elektriksel yalıtım (izolasyon) sağlar. PC923L bu sayede mikroişlemci gibi hassas kontrol ünitelerini yüksek voltaj ve akım taşıyan güç hatlarından korur.

PC923L Temel Özellikleri ve Teknik Verileri

• Doğrudan Kapı Sürücü (Direct Drive): Güç bileşenlerinin kapı (gate) kapasitansını hızla şarj/deşarj edebilmek için dahili bir totem-pole çıkış katına sahiptir.

• Yüksek Hız ve Tepki: Maksimum 0.5 µs (500 ns) yayılım gecikmesi (propagation delay) ile yüksek frekanslı PWM sinyallerini gecikmesiz iletir.

• Geniş Çıkış Voltaj Aralığı: MOSFET ve IGBT kapı tetikleme gereksinimlerini karşılamak amacıyla 15 V ile 30 V arasında güvenle çalışır.

• Yüksek Ortak Mod Reddetme (CMR): Endüstriyel anahtarlama sırasında oluşan ani gerilim sıçramalarından (dV/dt) etkilenmemesi için minimum ±15 kV/µs dahili parazit korumasına sahiptir.
