HCTL2016 - HCTL-2016 -Quadrature Decoder/Counter Interface ICs
Kategori
Stok Kodu
11-4280
45,00 USD + KDV
2.700,00 TL
Kalan Stok : 61

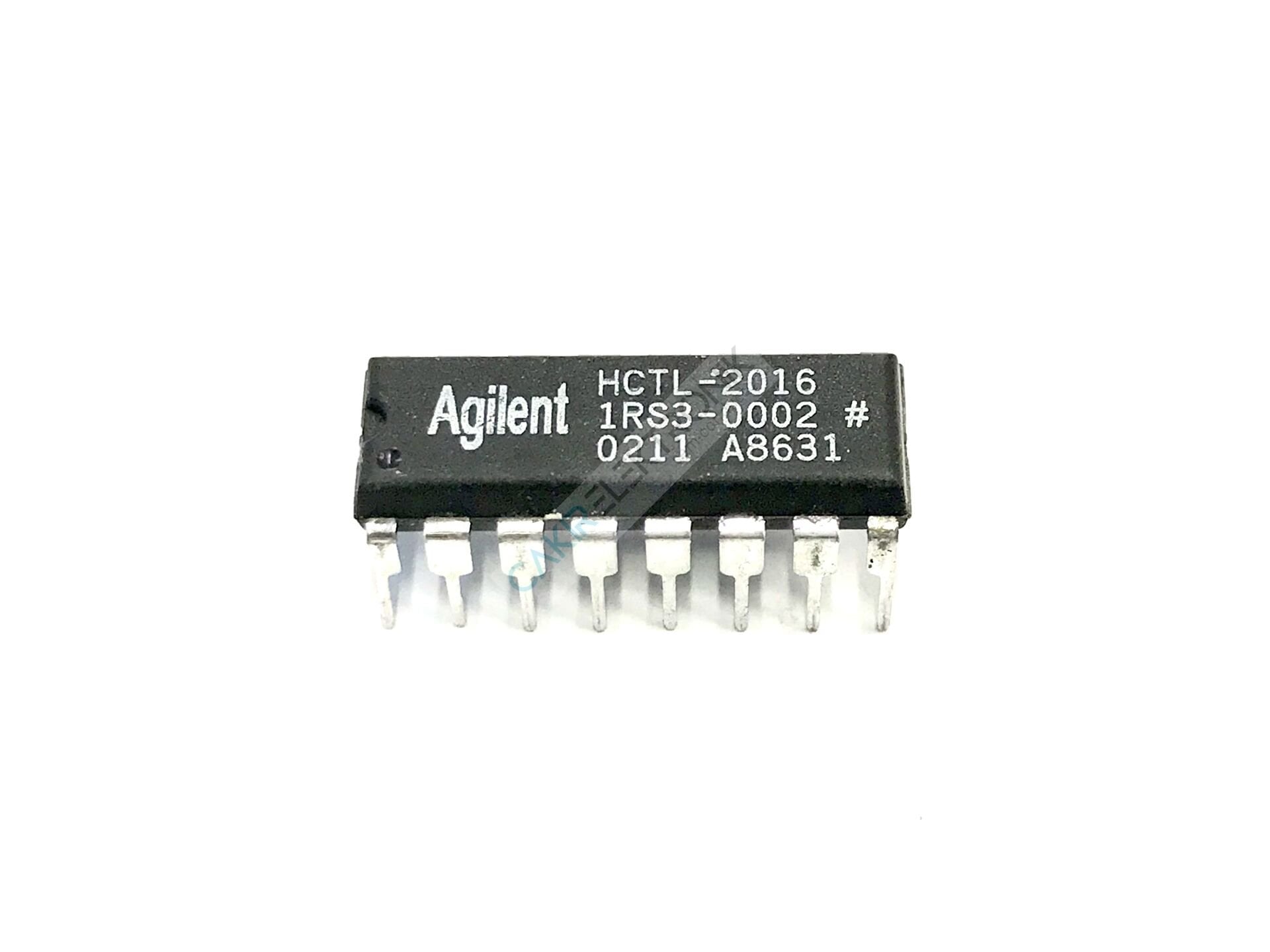

HCTL2016 - HCTL-2016 -Quadrature Decoder/Counter Interface ICs
https://inst.eecs.berkeley.edu/~ee128/fa04/labs/hctl2016.pdf
https://inst.eecs.berkeley.edu/~ee128/fa04/labs/hctl2016.pdf
HCTL-2016 (veya HCTL2016), artımlı döner enkoderlerden (incremental quadrature encoders) gelen sinyalleri işlemek amacıyla tasarlanmış CMOS yapıda bir kuadratür kod çözücü (decoder), yukarı/aşağı sayıcı (counter) ve veri yolu arayüzü (bus interface) entegresidir.
HCTL2016, motor milleri veya dijital potansiyometreler gibi sistemlerin konum ve yön bilgisini donanımsal olarak hesaplayarak mikroişlemcinin (CPU) üzerindeki işlem yükünü sıfıra indirir.
HCTL2016 Temel Özellikleri ve Teknik Verileri
• Çözümleme Modu (Full 4X Decode): Enkoderin A ve B kanallarındaki her iki sinyalin hem yükselen hem de düşen tüm kenarlarını yakalayarak 4 kat daha yüksek hassasiyette (4X) konum takibi yapar.
• Dahili Sayıcı: İçerisinde yön bilgisine göre otomatik artan veya azalan 16-bitlik bir yukarı/aşağı ikili sayıcı (up/down counter) barındırır.
• Saat Frekansı: Maksimum 14 MHz saat frekansına kadar çalışabilir.
• Gürültü Bağışıklığı (Noise Immunity): Girişlerinde yer alan Schmitt Trigger mimarisi ve dijital gürültü filtreleri sayesinde endüstriyel ortamlardaki elektriksel parazitlerden etkilenmez.
• Mikroişlemci Arayüzü: 16-bitlik sayıcı verisini işlemciye aktarmak için 8-bitlik üç durumlu (tri-state) paralel veri yolu kullanır. Latch (kilitleme) mekanizması sayesinde işlemci veriyi iki parça halinde (Byte 1 ve Byte 2) okurken sayma işlemi arka planda hatasız devam eder.
