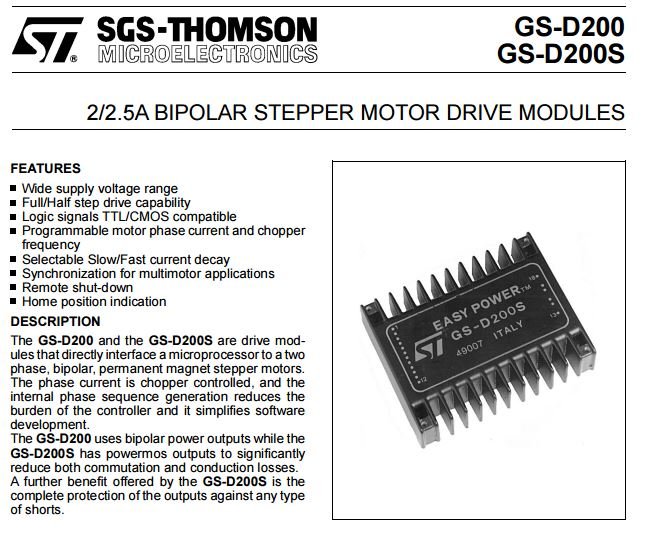

GS-D200S - GSD200S - GS-D200 - GSD200 - 2 / 2.5 A BIPOLAR STEPPER MOTOR DRIVE MODULE

GS-D200S, iki fazlı, bipolar kalıcı mıknatıslı step motorları doğrudan bir mikroişlemciye bağlamak için tasarlanmış akım kıyıcı (chopper) kontrollü step motor sürücü modülüdür. STMicroelectronics tarafından üretilen GSD200S, dahili faz sırası üreticisi (internal phase sequence generation) sayesinde kontrolcü üzerindeki işlem yükünü hafifletir ve yazılım geliştirmeyi kolaylaştırır.

GSD200S Temel Özellikleri ve GSD200S Teknik Verileri

• Adım Modları: Tam adım (Full-step) veya Yarım adım (Half-step) sürücü yeteneği sunar.

• Giriş Mantığı: TTL ve CMOS sinyalleri ile doğrudan uyumludur.

• Programlanabilir Yapı: Motor faz akımı (\(I_{oset}\)) ve kıyıcı (chopper) frekansı harici olarak ayarlanabilir.

• Akım Sönümleme (Current Decay): Uygulamaya göre Yavaş (Slow) veya Hızlı (Fast) akım sönümleme modu seçilebilir.

• Çoklu Motor Senkronizasyonu: Multimotor uygulamaları için sürücüler birbiriyle senkronize edilebilir (Sync pini ile).
